Пузырьковая диаграмма (bubble chart) – позволяет сравнивать величины по позиции в осях X/Y и по размеру.
Правила и примеры построения пузырьковой диаграммы
Bubble chart похож на диаграмму рассеяния и показывает взаимосвязь между разными характеристиками. Но в отличие от точек на диаграмме рассеяния, пузырьки могут отличаться по размеру, добавляя новый параметр для оценки. Чаще всего пузырьковая диаграмма используется для сравнения продуктов, проектов, покупательских сегментов. С ее помощью легче ранжировать и расставлять приоритеты в рамках нужной задачи.
Например, с помощью пузырьковой диаграммы можно оценить инвестиционные проекты по трем измерениям: затраты, риски, доходность. Глядя, как распределяется доходность проектов, можно заметить, что высокие риски не ведут к более высокой доходности. В нашем случае пузырьковая диаграмма портфеля проектов показывает, что проекты 1 и 2 (с умеренными затратами и рисками) выглядят наиболее привлекательными:
С помощью пузырьковой диаграммы можно быстро визуально оценить (и включить в презентацию):
- Эффективность маркетинговой компании. Можно построить пузырьковую диаграмму стоимости за клик, количества просмотров и конверсий. Такая диаграмма может одновременно выделить наиболее эффективные объявления, на которые можно добавить бюджета, и наименее эффективные объявления.
- Удовлетворенность сотрудников. Используя данные опроса сотрудников, можно соизмерить общую удовлетворенность работой по сравнению с количеством отработанных часов и зарплатой по отдельным сотрудникам или позициям.
- Оценку работы магазинов сети. Сопоставив продажи, издержки и районы расположения, можно сформировать кластеры точек продаж.
Что важно знать про пузырьковые диаграммы
- Не перегружайте диаграмму: слишком много категорий усложнят визуальную интерпретацию.
- Избегайте отрицательных значений. Теоретически вы можете вписать очередной пузырек в область ниже нуля, но это усложняет диаграмму и ее восприятие. А вот отрицательные значения самих фигур – точно плохая идея.
- Используйте круглые пузырьки. Нашему мозгу сложнее сравнивать другие формы (треугольники, квадраты, а тем более фигурки).
- Используйте прозрачные цвета пузырьков в случае, если изображения перекрывают друг друга.
- Используйте цвет, чтобы выделять отдельные, заслуживающие внимания категории. Так вы сможете собрать кластеры значений и увидеть еще более интересные взаимосвязи.
Как построить пузырьковую диаграмму
Чтобы построить пузырьковую диаграмму, вам необходимы три столбика цифр. Значения по осям и X и Y определяют, где будет располагаться каждое наблюдение, а третье значение характеризует размер пузырька.
Представим, что мы хотим сравнить кандидатов на вакансию по уровню опыта, стоимости найма и оценке навыков.
- Как построить пузырьковую диаграмму в Excel
Выделяем данные и нажимаем Вставка-Рекомендуемая диаграмма-Точечная-Пузырьковая:
В меню Конструктор выбираем Выбрать данные и задаем значения ячеек:

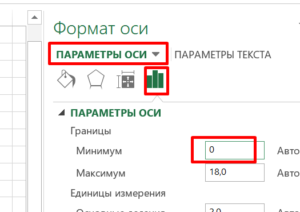

Задаем значения оси Х с ноля. Для этого дважды кликаем по оси и вводим 0 в Параметры оси:
Чтобы добавить подписи данных, дважды кликаем на пузырьке и ставим галочку в Значения из ячеек, выбирая соответствующие ячейки:

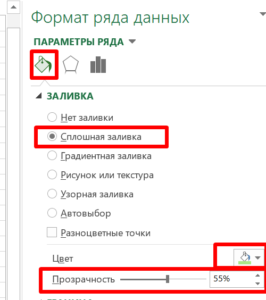

Добавляем название диаграммы, названия осей и задаем цвет. Цвет пузырьков на диаграмме лучше делать полупрозрачным. В таком случае будут лучше видны пересекающиеся фигуры.
Цветом также можно окрасить выборочные категории, заслуживающие отдельного внимания:
Как добавить цвета кружков в зависимости от пола соискателя, а также построить кластеры (и зачем это может пригодиться) вы узнаете на курсе Визуализация данных.
- Пузырьковая диаграмма онлайн
Помимо Excel есть достаточное количество онлайн инструментов, которые позволяют построить пузырьковую диаграмму онлайн быстрее и с более оригинальным дизайном. Примеры сервисов ниже:
https://flourish.studio/ (бесплатно)
https://www.canva.com/ (есть бесплатные шаблоны для bubble charts)
https://www.draxlr.com/tools/scatter-bubble-chart-generator/
https://www.datylon.com/bubble-chart-maker (бесплатно, без ввода карты)
https://infogram.com/create/bubble-chart (интерактивные графики, платно)
https://www.edrawmax.com/online-bubble-chart-maker.html
https://creately.com/diagram/example/hhq1pbv52/bubble-chart (готовый шаблон)
